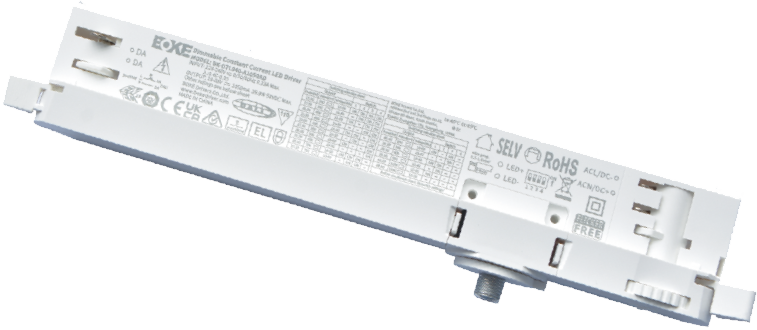

DTL-B 系列
恒流调光驱动器(AC⼀体导轨)
特点
·支持DALI-2+ pushDIM调光接口
·符合Zhaga Book24/25的标准
·支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
·通过DALI接口和NFC可以实现驱动器的电流编程配置
·调光柔和且任意亮度无频闪，符合ErP能效认证无频闪
·标准采用HPC专利技术，任意调光等级下，灯具之间亮度一致
·调光范围1%~100%，输出电流精度5%
·待机功耗<0.5W，符合ErP能效认证的待机功率要求
·高功率因数，低谐波
·智能 LED 热拔插保护功能
·SELV和Classll 设计，适用于AC一体导轨灯具符合
·CE,ENEC,UKCA,RCM,CCC,EL,DALI-2等认证
·IP20 防护等级,室内使用
·外壳可选黑色、白色或灰色
·常规使用下寿命可达100,000小时5年保固
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 尺寸(mm) |
BK-DTL040-B1050AD | 200-240VAC | 40W | 10-42V | 0.30-1.05A | 0.97 | 88% | 8.5% | 35℃ | 85℃ | L218*W42*H31 |
BK-DTL040-B1050ADN | 200-240VAC | 40W | 10-42V | 0.15-1.05A | 0.97 | 87.5% | 8.5% | 35℃ | 85℃ | L218*W42*H31 |
尾缀D：DALI-2+pushDIM
尾缀D：DALI-2+pushDIM+AOC+CLO+corridorDIM+DALI接口+NFC接口
详细规格
项目 | 参数 |
额定电压 | 200-240VAC/200-240VDC |
极限电压 | 180-264VAC/200-264VDC |
短时抗压 | 380V |
保护类型 | Class | | |
输出类型 | SELV |
电压精度 | 5% |
调光范围 | 1-100% |
启动时间 | <0.7s |
待机功率 | <0.5W |
空载电压 | 58VDC |
雷击电压 | L-N:2KV |
频闪参数 | Pst LM <1,SVM <0.4 |
工作温度 | -20-40℃ |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |
尺寸(单位mm)
接线图
尾缀D：DALI-2+pushDIM
