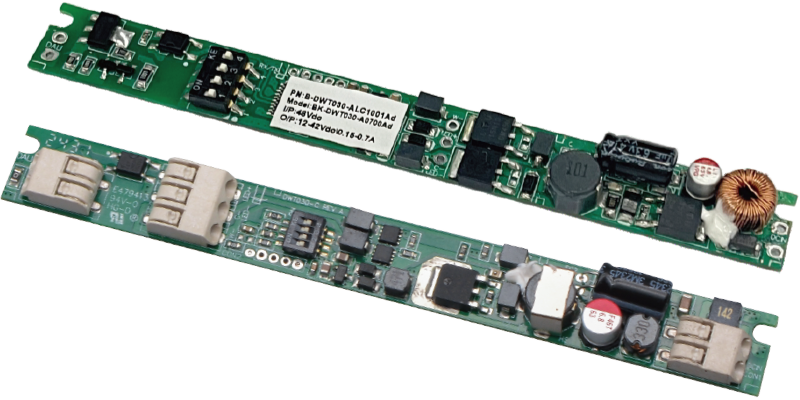

DWT系列
恒流内置调色温驱动器(直流导轨/DT8)
特点
·适用于DC48V导轨灯具
·支持DALI-2 DT8调光和调色温控制
·输入不分正负极
·输出和工作不受磁铁影响
·任意亮度无频闪，调光深度1%
·全程柔和调光调色，任意亮度无噪音
·输出电流调整好(受灯串VF差异影响小)
·通过拨码可实现10档位电流输出，调节灯具功能更方便
·调光柔和且任意度无频闪，符合ErP能效认证无频闪标准
·采用HPC专利技术，任意调光等级下，灯具之间的亮度一致
·待机功耗<0.5W，符合ErP能效认证的待机功率要求
·SELV和Class ||| 设计，适用于灯具内置使用
·智能LED热插拔保护功能
·适用于STUCCHI标准外壳，兼容性好
·符合EMC,CE,DALI-2认证
详细参数
产品型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 效率 | Ta (带外壳) | 尺寸(mm) |
BK-DWT012-A0700Ad | 48VDC±5% | 10.5W | 3-15V | 0.15-0.7A | 85.5% | 45℃ | L125*W13.7*H10.5 |
BK-DWT012-A0800Ad | 48VDC±5% | 12W | 3-15V | 0.1-0.8A | 85.5% | 45℃ | L125*W13.7*H10.5 |
BK-DWT030-A0700Ad | 48VDC±5% | 29.4W | 12-42V | 0.15-0.7A | 92.5% | 45℃ | L125*W13.7*H10.5 |
BK-DWT030-A0800Ad | 48VDC±5% | 30.4W | 12-42V | 0.1-0.8A | 92.5% | 45℃ | L125*W13.7*H10.5 |
BK-DWT030-C0800Ad | 48VDC±5% | 30.4W | 12-42V | 0.1-0.8A | 93.5% | 45℃ | L125*W13.7*H8.5 |
详细参数
项目 | 参数 |
额定电压 | 48VDC±5% |
保护类型 | Class ||| |
电流精度 | 2% |
调光范围 | 1-100% |
启动时间 | <0.5s |
待机功率 | <0.5W |
空载电压 | 48V |
频闪参数 | Pst LM <1,SVM <0.4 |
工作温度 | ~20°C-+45°C |
防护等级 | IP20 |
寿 命 | 常规下100,000 小时 |
质 保 | 5年 |
尺寸(单位mm)
接线图
