DALI控制面板

BK-LS01-SDL

·从DALI总线取电，消耗电流为15mA
·适用于DALI系统应用
·需要DALI总线电源配套使用
·电容触摸按键设计
·通过编码器设定控制组和场景等参数
·DALI接口冗余设计，方便实现手拉手接线
·支持调光，调色温功能控制
·支持广播，场景，分组等控制功能
·支持多个DALI控制面板挂载到同一个DALI总线上

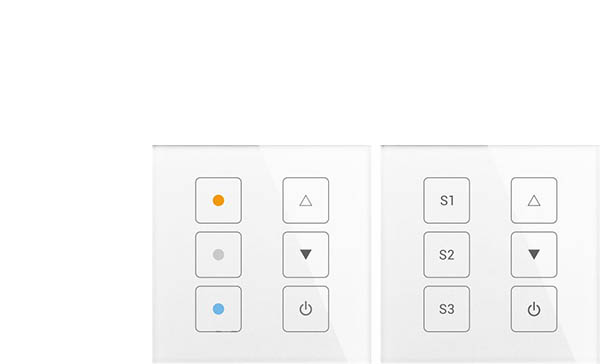

产品范围

型号                                  描述

BK-LS01A-SDL                 触摸面板，白色，调光

BK-LS01B-SDL                 触摸面板，白色，可调白光（调色温）

规格

供电                                            DALI 总线（12-22.5V）

控制接口                                     DALI

消耗DALI总线                             10mA

端子接线                                     20-16AWG

                                                    8-9mm

工作温度                                     -20 ~ 50℃

环境湿度                                     5%…max.85%

外壳材质                                     PC

颜色                                            白色

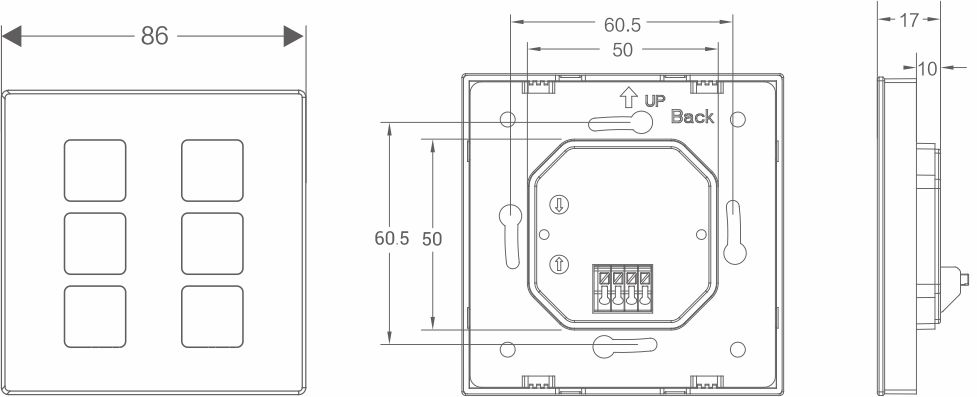

安装孔距                                     60mm

提示：

– 需要熟悉DALI控制原理的人员来安装。
– 控制面板由DALI线供电，不能接入LN线。
– DALI接口需要区分正负极。
– 多个控制面板可以挂载到一个DALI回路上，但不建议同时按下多个控制面板的按键。
– 一个DALI回路最多可以挂载8个控制面板。
– 如果要分组控制，请将驱动预先使用其他的DALI设置好具设置好组别，然后将控制面板的编码开关设置到对应的组别。
