DSL系列
恒流独立式调光驱动器(DT6)
特点
·支持DALI-2 DT6+pushDIM调光
·符合Zhaga Book24/25的标准
·支持EnergyDATA功能，智能能源报告读取(DALI Part252)
·支持灯具数据查询功能(DALI Part251)，支持诊断与维护数据读取(DALI Part253)
·支持corridorDIM走廊调光，EL应急，CLO光衰补偿等高级功能
·通过DALI接口和NFC可以实现驱动器的电流和相关参数编程配置
·内置输入AC和输出DC的功率计量
·双路输入端子设计，支持手拉手免接线盒串联快速布线
·通过拨码可实现16档位电流输出，调节灯具功率更方便
·调光柔和且任意亮度无频闪，符合ErP能效认证无频闪标准
·采用HPC专利技术，任意调光等级下，灯具之间亮度一致
·调光范围1-100%，输出电流精度2%
·待机功耗<0.5W，符合ErP能效认证的待机功率要求
·高功率因数，高效率，低谐波
·免螺丝按压线端盖设计，方便安装
·支持0.75-1.5mm²的线缆，接线更牢固
·SELV和Class II 设计，适用于灯具外使用
·符合CE,UKCA,DALI-2,EL 等认证
详细参数
型号 | 输入电压 | 输出功率 | 输出电压 | 输出电流 | 功率因数 | 效率 | 谐波 | Ta | Tc | 产品尺寸(mm) |
BK-DSL030-A0800ADF | 200-240VAC | 30.4W | 12-42V | 0.25-0.8A | 0.98 | 88% | 5% | 45℃ | 85℃ | L160*W86*H30 |
BK-DSL030-A0800ADP | 200-240VAC | 30.4W | 12-42V | 0.25-0.8A | 0.98 | 88% | 5% | 45℃ | 85℃ | L160*W86*H30 |
BK-DSL042-A1100ADF | 200-240VAC | 42W | 12-42V | 0.45-1.1A | 0.98 | 88% | 7% | 45℃ | 85℃ | L160*W86*H30 |
BK-DSL042-A1100ADP | 200-240VAC | 42W | 12-42V | 0.45-1.1A | 0.98 | 88% | 7% | 45℃ | 85℃ | L160*W86*H30 |
BK-DSL060-A2000ADF | 200-240VAC | 61.2W | 12-42V | 0.8-2A | 0.98 | 88.5% | 5% | 45℃ | 90℃ | L180*W86*H30 |
BK-DSL060-A2000ADP | 200-240VAC | 61.2W | 12-42V | 0.8-2A | 0.98 | 88.5% | 5% | 45℃ | 90℃ | L180*W86*H30 |
尾缀DF：DALI-2+pushDIM+EnergyDATA+corridorDIM+EL+CLO+DALI编程+NFC编程
尾缀DP：DALI-2+pushDIM+corridorDIM+EL+CLO+DALI编程
详细规格
额定电压 | 200-240VAC/200-240VDC |
极限电压 | 180-264VAC/180-264VDC |
短时抗压 | 380V |
保护类型 | Class || |
输出类型 | SELV |
电流精度 | 2% |
调光范围 | 1-100% |
启动时间 | <0.7s |
待机功率 | <0.5W |
空载电压 | 50VDC |
雷击电压 | L-N:2KV |
频闪参数 | Pst LM <1,SVM <0.4 |
工作温度 | -20°C-45°C |
防护等级 | IP20 |
寿 命 | 常规下100,000小时 |
质 保 | 5年 |
尺寸(单位mm)

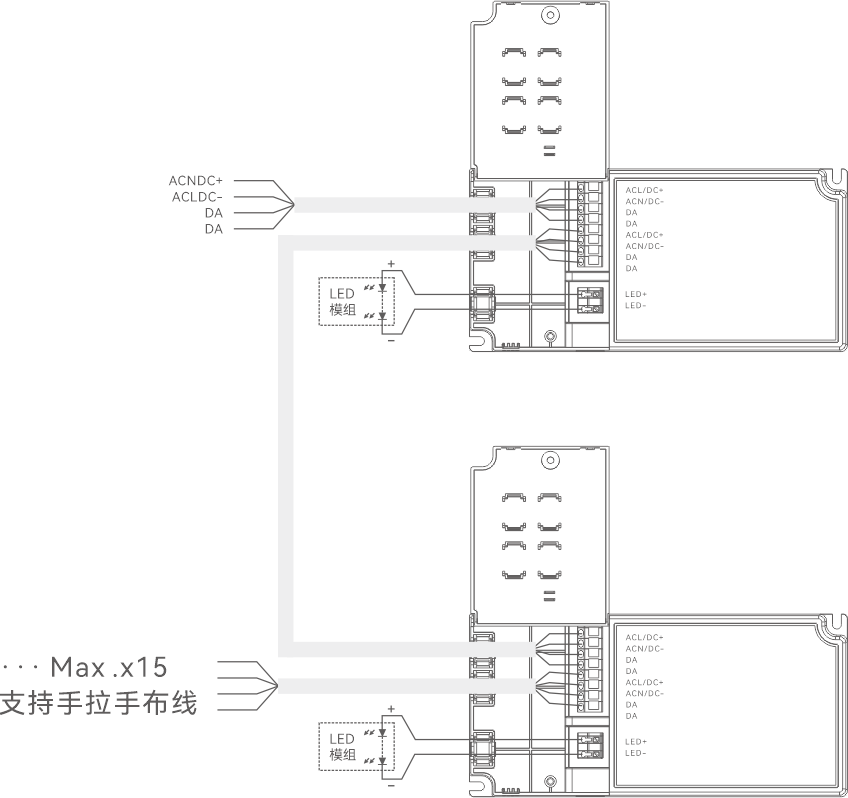

接线图
尾缀DF：DALI-2+pushDIM+EnergyDATA+corridorDIM+EL+CLO+DALI编程+NFC编程
尾缀DP：DALI-2+pushDIM+corridorDIM+EL+CLO+DALI编程
